伺服電機漲緊套輸出蝸輪減速機

伺服電機漲緊套輸出蝸輪減速機

產品名稱:精密150蝸輪減速機

產品規格:TNRV

品牌:JMC

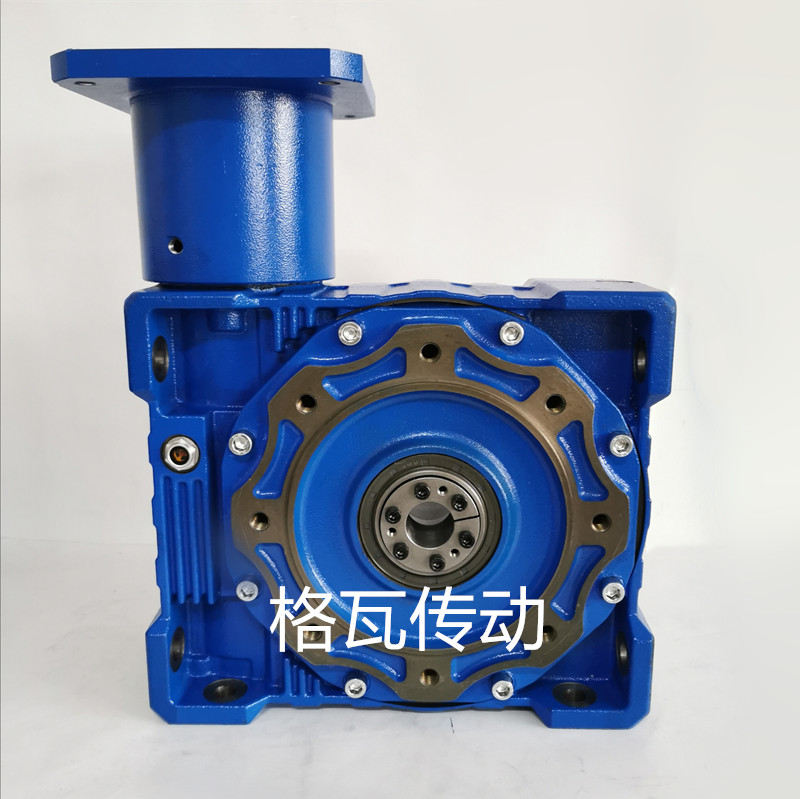

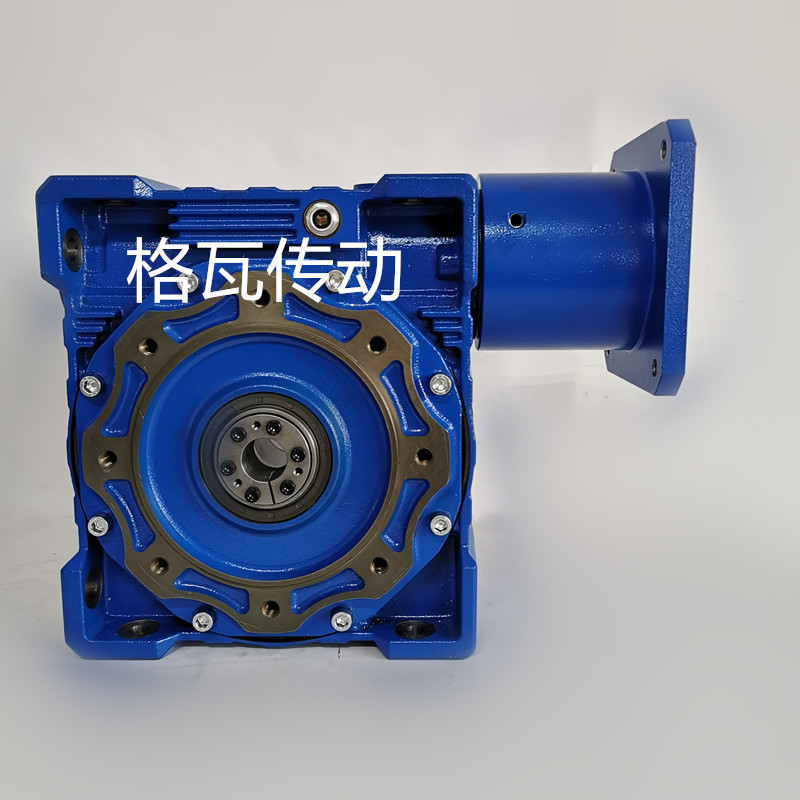

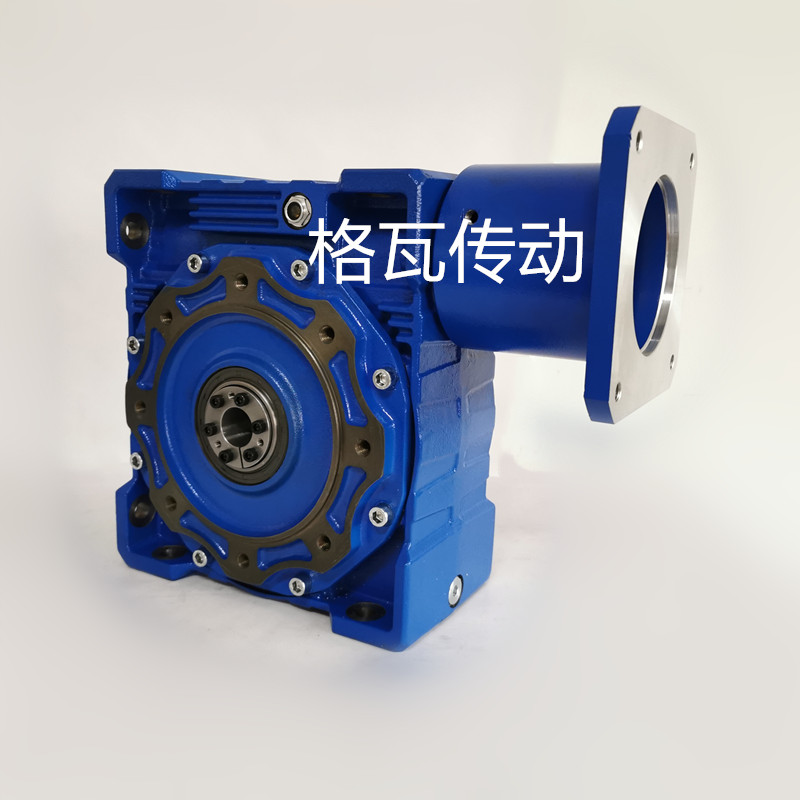

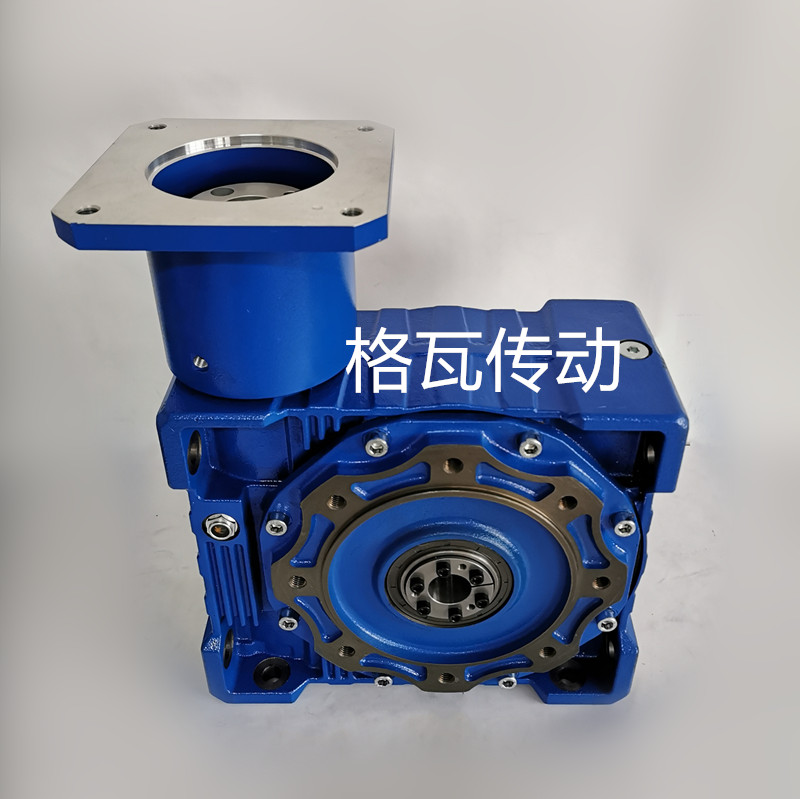

應用范圍:訂制款伺服電機蝸輪減速機，輸入用聯軸器夾緊，輸出用漲緊套式空心軸，避免連接和輸出產生間隙或者長時間使用后出現背隙，非標定制找格瓦傳動。TNRV025,TNRV030,TNRV040,TNRV050,TNRV063,TNRV075,TNRV090,TNRV105,TNRV110,TNRV130,TNRV150,TNRV175

• 產品介紹

  伺服電機TNRV蝸輪蝸桿減速機，輸入聯軸器蝸輪減速機，輸出漲緊套蝸輪減速機，130蝸輪減速機，精密蝸輪減速機訂制，低背隙通用蝸輪減速機，伺服電機TNRV減速機
  一、結構特點：
  --優質鋁合金鑄造箱體,適應全方位的萬能安裝配置;
  --充分的冷卻筋條,使機體具有優良的熱傳導性能;
  --從025--150共11種機座規格;傳遞功率范圍從40W--15KW;
  --速比范圍大,每單個機座具有從5:1到100:1的12種減速比;
  --精密磨削加工的硬齒面傳動蝸桿,效率高、輸出扭距大;
  --低噪聲平穩運轉,能適合在惡劣的環境中長期連續工作;
  --重量輕,機械強度高;
  --模塊化組合使PC+TNRV雙級減速機的傳動比拓展到:i=5--32000.

  二、蝸輪蝸桿減速機主要材料
  --外殼：鋁合金（機座：025--090），鑄鐵（機座：110--150）；
  --蝸桿：20Cr鋼，碳、氮共滲處理（精磨后保持齒面硬度HRC60，硬層厚度>0.5mm）；
  --蝸輪：特殊配制的耐磨鎳青銅。

  三、蝸輪蝸桿減速機涂漆
  --鋁合金：
  ①拋丸處理后，特種防腐處理（保持銀白合金色感，并耐汽油、二甲苯等有機溶劑的腐蝕）；
  ②磷化處理后，噴涂RAL5010蘭色烘烤漆；
  --鑄鐵：噴涂RAL5010蘭色烘烤漆。

  四、效率
  效率是減速機的重要指標，取決于蝸桿蝸輪傳動副的設計制造以及磨擦狀況。由于減速機在運轉狀態下和在靜止狀態下具有不同的磨擦特性，因此減速機的效率相應有動態效率及靜態效率：①動態效率ηd：減速器在運轉工況（動磨擦）下的傳遞效率；②靜態效率ηS：減速機在停止狀態（靜磨擦）下的傳遞效率；由于磨擦副的靜磨擦系數大于動磨擦系數，因此減速機的動態效率大于靜態效率，即ηd>ηS。

  五、傳動可逆性(自鎖性能)
  在減速機輸出端（蝸輪）施加力矩帶動輸入端（蝸桿）的傳遞過程即為減速機的逆向傳動。減速機在逆向傳動時所表現的特性即為蝸桿減速機的傳動可逆性。在使用過程中必須關注選定減速機的這種特性。
  減速機的傳動可逆性與減速的效率有關，對應于靜態效率ηS及動態效率ηd。將減速機的傳的傳動可逆特性描述如下：
  ηS〈0.5：靜力不可逆。即減速機在靜止狀態時，不能通過向輸出蝸輪施加力矩帶動輸入蝸桿，逆向傳動自鎖。
  ηS=0.5-0.55:低靜力可逆。即減速機在靜止狀態時,可以通過向輸出蝸輪施加力矩帶動輸入蝸桿,自鎖性不強。
  ηS>0.5:靜力可逆。即減速機在靜止狀態時,可以通過向輸出蝸輪施加力矩帶動輸入蝸桿,不能自鎖。
  ηd<0.5:動力不可逆。即減速機在傳動過程中,輸入軸脫開動力時,輸出軸即能立即停止。
  ηd<0.5-0.6:低動力可逆。即蝸輪減速機在傳動過程中,輸入軸脫開動力時,輸出軸不能立即可靠停止。
  ηd>0.6:動力可逆。即減速機在傳動過程中。輸入軸脫開動力時，輸出軸不能自鎖停止。

  訂制款伺服電機蝸輪減速機，輸入用聯軸器夾緊，輸出用漲緊套式空心軸，避免連接和輸出產生間隙或者長時間使用后出現背隙，非標定制找格瓦傳動。

  匹配伺服電機品牌：三菱伺服電機，臺達伺服電機，松下伺服電機，安川伺服電機，匯川伺服電機，東元伺服電機，施耐德伺服電機，TNRV025,TNRV030,TNRV040,TNRV050,TNRV063,TNRV075,TNRV090,TNRV105,TNRV110,TNRV130,TNRV150,TNRV175
